JRP5003
JRP5003
JRP5003
JRP5003
JRP5003

JRP5003

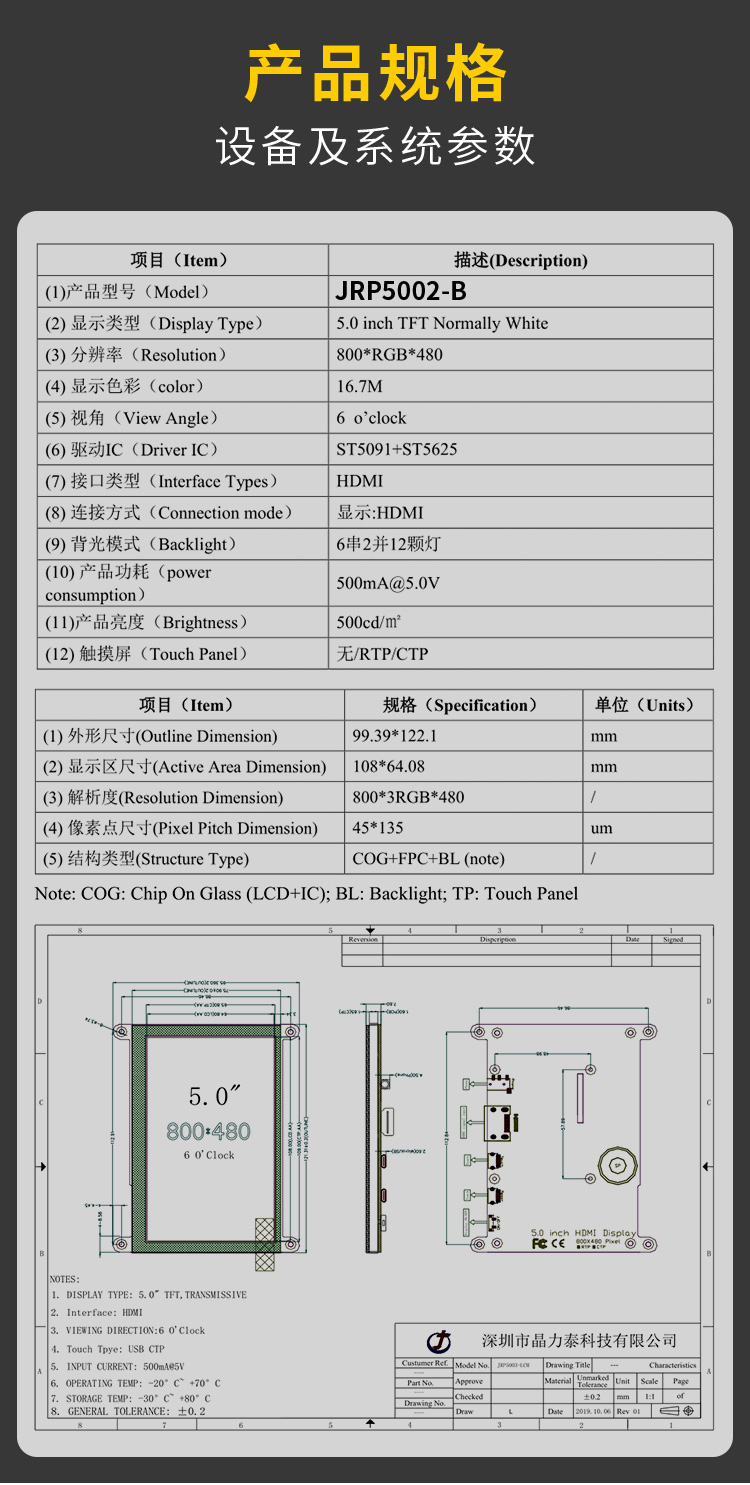

型号-D不带触摸,型号-DRT带电阻触摸,型号-DCT带电容触摸。
  • 品牌亦亞徽
  • 产地广东
  • 尺寸5.0英寸
  • 亮度500 cd/㎡
  • 分辨率800*480
  • 接口方式HDMI
  • 显示角度TN视角
  • 外形尺寸99.39*122.1mm
产品介绍
资料下载
其他注意事项

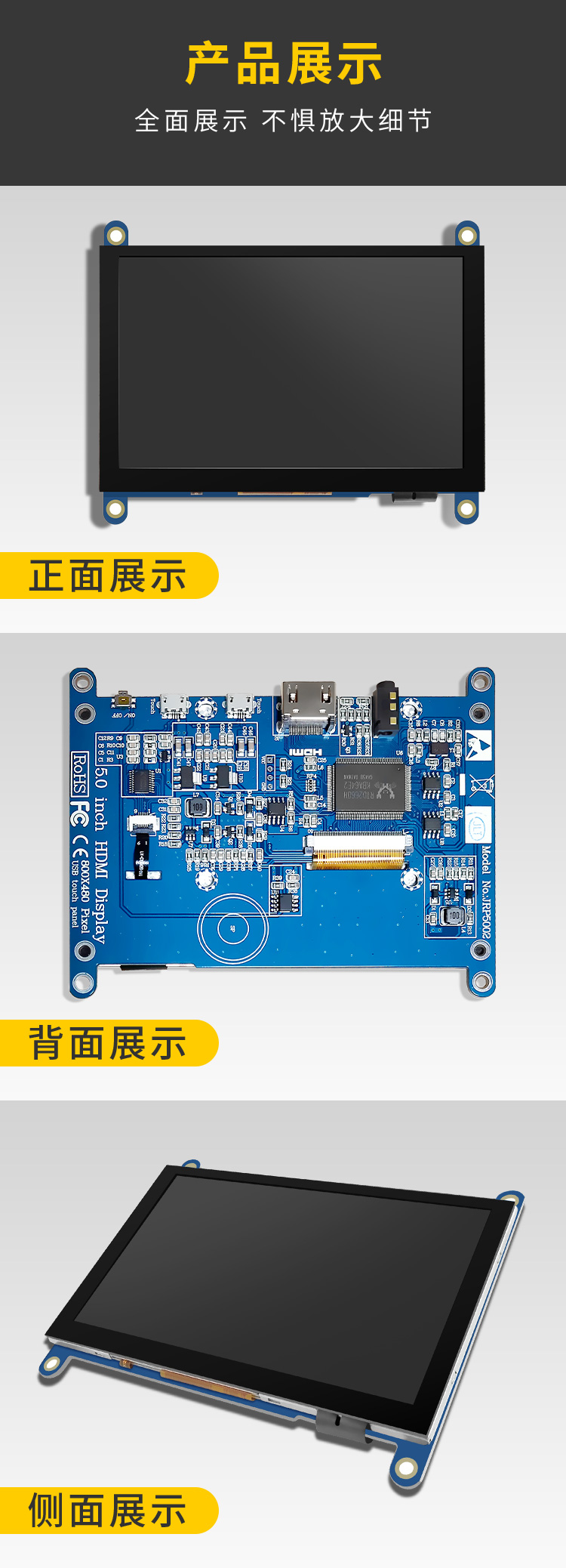

JRP5003是一款5.0寸的彩色液晶显示模块,我是一款HDMI接口的显示器。usb通电,HDMI传输数据,可以连接多种带HDMI接口的显示设备,比如PC电脑、树莓派、相机、机顶盒等等。我的分辨率是800RGB480,我的PCB底板上带有定位款,方便锁在机器设备上。需要我的更多信息请联系我的主人亦亚徽哦。
更多5寸HDMI模块请点我
3.5寸HDMI模块请点我
7寸HDMI模块请点我

相关案例

Recommendations
  • EC013-D

    1903
    • 品牌亦亞徽
    • 尺寸1.28英寸
    • 产地广东

    亦亚徽1.28寸TFT液晶显示屏圆形旋钮触摸屏智能家居开关中控IPS串口屏

  • set-pixel

    3077
    • 参数标题参数内容
    • 参数标题参数内容
    • 参数标题参数内容

    有的朋友在使用亦亚徽的JRP产品时,不知道在电脑上如何设置分辨率,方法如下: ,

  • EA4113-S3 4.0寸ESP32串口屏

    1814
    • 品牌亦亞徽
    • 尺寸4.0英寸
    • 产地广东

    亦亚徽科技4.0英寸高清高亮串口屏搭载ESP32-S3-16R8无线WIFI/蓝牙模块,具有RS232/RS485/TTL等通讯端口,宽电压供电,完善的ESD电路,产品可广泛适用于工业消费医疗,智能家居等领域

  • EA4313-S3 4.3寸ESP32串口屏

    1833
    • 品牌亦亞徽
    • 产地广东
    • 尺寸4.3英寸

    亦亚徽科技4.3英寸高清高亮串口屏搭载ESP32-S3-16R8无线WIFI/蓝牙模块,具有RS232/RS485/TTL等通讯端口,宽电压供电,完善的ESD电路,产品可广泛适用于工业消费医疗等领域

loading…

已经是到最后一篇内容了!

常见问题解答

MCU接口(i8080)8位和16位数据接口,在使用上有和不同?

关于MCU接口8位和16位在使用中的差异如下:

1.由于彩屏数据为16位点亮一个像素点,所以,8位接口需要送两次,先高8位,后低8位。而16位则只需要送一次就可以点亮一个像素点。

2.硬件接口上,8位占用8个数据口,16位占用16个数据口。

STM32F103能否驱动5-10.1 RGB接口液晶显示屏?

驱动RGB(TTL)接口液晶显示屏需要CPU带有LCD控制器,能够产生像素点时钟(PCLK),行同步(HSYNC),场同步 (VSYNC),数据允许(DEN)以及8-24位数据口。

RGB(TTL)接口的液晶显示屏上是不带显存的,所以需要CPU带有足够大的显存,才能将数据整合好送往显示屏.

所以,STM32F103是不具备LCD控制的,无法驱动改接口的液晶显示屏。

背光电路如何设计?

由于液晶显示屏的背光有LED灯作为光源。在设计时需要满足LED使用的一些注意事项:

1.单个LED供电电流不能大于20MA,否则LED的寿命会减短.

2.由于LED是电流型器件,尽可能使用电流方式驱动LED.如果条件不允许,只能使用电压驱动,则一定要控制好电流.
