亦亚徽小尺寸MCU接口液晶显示屏的参考设计

开发总结 案例中心 4890

亦亚徽小尺寸的液晶屏从1.3寸到4.0寸,基本上都是SPI接口和I8080接口。

A. SPI接口主要是4线SPI。我们这里的4线SPI不同于传统CPU的叫法。CPU的4线SPI一般包括SCK,CS,SO,SI, 液晶屏的4线SPI有CS,RS,SCK,SI组成。其中RS是寄存器选择信号,用于区分当前送给液晶屏的是指令还是数据/参数.当RS=0的时候,送给液晶屏的是指令;当RS=1的时候,送给液晶屏的参数或者数据。驱动时一般选择单片机的SPI口。比如STM32的SPI1,SPI2等。

接法如下:CPU可以直接与屏的PIN脚连接,中间不需要其他元器件.

CPU SPI口液晶屏 SPI口
SPI选择 SSCS
SPI时钟 SCKSCL
SPI数据 MOSISDA
任意IO RS
液晶屏的RESET可用RC或者IO来实现低电平复位。

B. I8080接口一般都有16位数据接口;8位数据接口.由CS、RS、WR、RD、DB0-DB7/DB0-DB15组成。

接法如下:CPU可以直接与屏的PIN脚连接,中间不需要其他元器件.

CPU IO 液晶屏 I8080接口
任意IOCS
任意IORS
任意IOWR
任意IORD
连续的IO,比如PA0-PA15/PC0-PC7DB0-DB15/DB0-DB7/DB8-DB15(具体参考对应的液晶屏规格书)
液晶屏的RESET可用RC或者IO来实现低电平复位

C.供电一般使用3.3V。如果液晶屏引出了IOVCC,主板CPU与液晶IO连接的电平刚好是1.8V,那么液晶屏的IOVCC也要接1.8V,否则将IOVCC接3.3V即可

D.背光参考设计

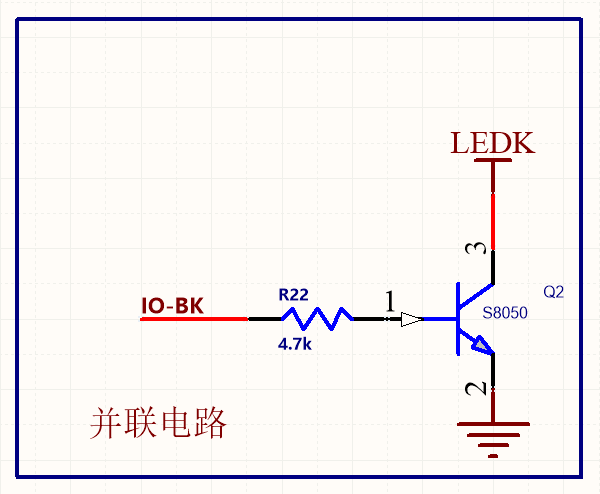

D.1 并联背光 并联背光我们一般建议电流设定在单个灯15mA,最大不超过20mA,控制亮灭或者调光,可通过如下简易电路实现:

IO-BK可以输入PWM脉冲,通过控制脉宽用于调节亮度,具体可以参考ETMCU开发板的实现代码。当然也可以高低电平控制亮灭。 LED正极LEDA接3.3V。

D.2 串联型电路 串联型电路我们建议使用电流方式驱动,典型单串电流15mA, 最大20mA

依然是,IO-BK可以输入PWM脉冲,通过控制脉宽用于调节亮度,具体可以参考ETMCU开发板的实现代码。

当然也可以高低电平控制亮灭。

其中R24 R29可以实现最大电流的设定,具体参考IC规格书。

可以参考ETMCU原理图:点击下载
