ETSP32快速开发指南

开发总结 案例中心 5070

为配合大家使用ESP32驱动液晶显示屏,亦亚徽推出了这款ETSP32 迷你开发板,用作ESP32驱屏学习。

ETSP32快速开发指南
ETSP32快速开发指南
ETSP32快速开发指南
  • 基础配置
  • 模块采用ESP32-WROOM-32E-N8
  • 内置 ESP32-D0WD-V3 或 ESP32-D0WDR2-V3
    芯片,Xtensa 双核 32 位 LX6 微处理器,支持高
    达 240 MHz 的时钟频率
  • 支持亦亚徽(Eya-display)全系列SPI接口液晶显示屏
  • 配套LVGL案例
  • 提供参考学习资源
  • Wi­Fi
  • 802.11b/g/n
  • 802.11n 模式下数据速率高达 150 Mbps
  • 支持 A-MPDU 和 A-MSDU 聚合
  • 0.4 µs 保护间隔
  • 工作信道中心频率范围:2412 ~ 2484 MHz
  • 蓝牙
  • 蓝牙 V4.2 BR/EDR 和蓝牙 LE 标准
  • Class-1、class-2 和 class-3 发射器
  • AFH
  • CVSD 和 SBC
  • 下载方式
  • TYPE-C-供电下载,一线解决.

接下来就开始我们的EPS32驱屏之旅:

1.拿到配套的乐鑫官方开发工具:点击下载全套工具

资料包中包含 python-3.12.0-amd64,根据经验需要先安装它,然后安装esp-idf-tools-setup-offline-4.4.5。

安装目录不要有中文

当然,如果您喜欢使用IDE的环境,也可以根据网上的教程,使用VS或者其他IDE。我们总结之后,发现还是使用Source Insight看代码,使用乐鑫官方的IDF命令行编译下载更简单方便。

安装esp-idf-tools-setup-offline-4.4.5时,如果提示安装环境需要修复,点击 应用修复 即可。

根据软件提示一直下一步,即可完成整个安装过程。安装完毕之后桌面会有如下两个图片,编译下载 LOG打印,全都使用蓝色图标的窗口完成。

点击蓝色图标出现DOS命令行窗口,看到一下内容代表安装成功。

拿到销售给的配套代码,解压之后放在没有中文的目录

复制好目录,在命令行中敲 cd 粘贴目录 回车,即可到达该目录文件下。

其他常用的dos命令在这里也可以使用。

常用到的命令有:

idf.py fullclean build 该命令清除之前编译并重新编译

idf.py menuconfig 进去配置菜单,对代码进行一些配置的修改,修改完毕按S保存,ESC键退出

idf.py -p COM? flash 下载命令。当使用USB线连接PC和ETSP32之后,电脑上会出现一个串口,记下这个串口编号,在COM?中?的地方,输入这个串口编号。如下图,电脑中是串口3,那么下载时就输入 idf.py -p COM3 flash即可自动下载,当然,如果该串口被占用(比如开启了串口助手)下载就会报错。

idf.py monitor log打印

当然,这些命令可以叠加使用,比如 idf.py -p COM3 flash monitor,下载完毕之后打印log。

The prev: The next:

Related recommendations

  • ETMCU通过串口更新外部flash资源

    494

    ETMCU开发板由于CPU资源有限,没有过多的外部设备用于更新norflash的资源。我们出厂时通过烧录机将资源文件烧录到了FLASH中。如果您刚好需要更新FLASH中的资源(图片,字库),可以通过串口助手与开发板连接更新。只是更新速度很慢,且传输线不宜过长,否则影响传输数...

    View details
  • ETSP32-S3快速开发指南

    1900

    为配合大家使用ESP32驱动亦亚徽RGB接口液晶显示屏,亦亚徽推出了一系列开发板,用作ESP32-S3驱屏学习。 接下来就开始我们的EPS3-S3驱屏之旅: 1.拿到配套的乐鑫官方开发工具:点击下载全套工具 资料包...

    View details

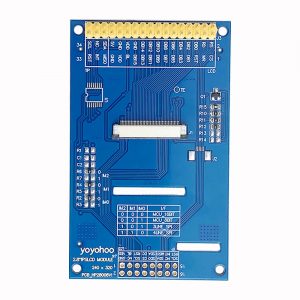

  • 亦亚徽小尺寸液晶屏转接板电阻/电容触摸引脚说明
