亦亚徽小尺寸液晶屏转接板电阻/电容触摸引脚说明

开发总结 4480

亦亚徽为方便客户使用液晶显示屏,全系列都有配套转接板,由于电阻触摸和电容触摸使用的管脚数量/协议等不同,所以,对转接板引出的信号做了复用。

1.丝印有标注LCD,为液晶屏需要用到的信号。

2.丝印有标注TP,为触摸需要用到的信号。其中电阻和电容触摸复用情况如下表:

转接板引出信号 对应电阻触摸引脚 对应电容触摸引脚
RSTXPT2046-CS (电阻触摸芯片片选)RST 电容触摸芯片复位
SCLXPT2046-CLK(电阻触摸芯片SPI时钟)IIC-SCL 电容触摸芯片IIC时钟
SDAXPT2046-MOSI(电阻触摸芯片SPI-MOSI)IIC-SDA 电容触摸芯片IIC数据
INTXPT2046-INT(电阻触摸芯片中断)INT 电容触摸芯片中断
MISOXPT2046-MISO(电阻触摸芯片SPI-MISO)NC(空脚不用)
The prev: The next:

Related recommendations

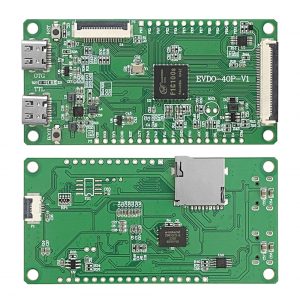

  • 亦亚徽视频播放模块操作说明

    391

    EVO-40P应用于EYA(亦亚徽的40P-RGB液晶显示屏的视频播放。 1.全志F1C100s采用ARM926EJ-S内核,主频为900MHz,可支持DDR1/DDR2/DDR3 SDRAM,集成了3D加速器。 2.支持EP4301,EP4303,EP4008,EP5008,EP4011,EP2108等型号的液晶显示屏 3.支持SD卡更换视频。 4.可...

    View details

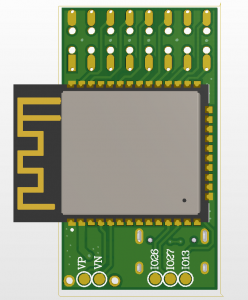

  • ETSP32-S3快速开发指南
